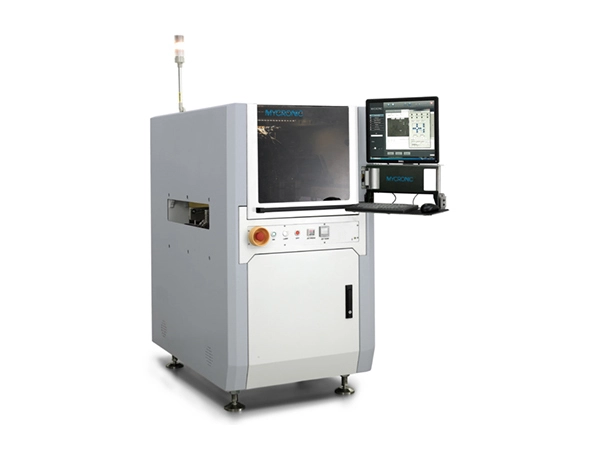

MYJ10X সোল্ডার পেস্ট জেট প্রিন্টিং সিস্টেম নন-প্ল্যানার PCBs (0.4 মিমি-এর কম উচ্চতার পার্থক্য সহ) মিটমাট করে এবং নিয়ন্ত্রণযোগ্য সোল্ডার পেস্ট বেধের অফার করে, ব্যবহারকারীদের বিভিন্ন স্থানে বিভিন্ন পুরুত্ব নির্দিষ্ট করতে দেয়। এটি উপাদানগুলিতে সরাসরি মুদ্রণকে সমর্থন করে - এটিকে 3D/স্ট্যাকড সমাবেশ প্রক্রিয়াগুলির জন্য উপযুক্ত করে তোলে - এবং স্টেনসিলের প্রয়োজনীয়তা দূর করে উচ্চ দক্ষতা প্রদান করে৷
- কোন স্টেনসিল প্রয়োজন; নির্দিষ্ট সোল্ডার যুগ্ম আকার প্রয়োজন অ্যাপ্লিকেশনের জন্য বিশেষভাবে উপযুক্ত
- বিভিন্ন পণ্যের জন্য দ্রুত প্রোগ্রামিং এবং যাচাইকরণ
- একই পণ্যের সংলগ্ন প্যাডগুলির মধ্যে সোল্ডার ভলিউমের উল্লেখযোগ্য পরিবর্তনগুলি পরিচালনা করতে সক্ষম
- সহজেই PoP (প্যাকেজ-অন-প্যাকেজ) সোল্ডার ডিসপেনসিং অ্যাপ্লিকেশনগুলিকে সমর্থন করে
- পরিষ্কার করার প্রয়োজন নেই; অত্যন্ত সহজ রক্ষণাবেক্ষণ
- উচ্চ ইন্টিগ্রেশন ঘনত্ব সঙ্গে পণ্যের জন্য বিশেষভাবে উপযুক্ত
- অসম পৃষ্ঠ (বিভিন্ন উচ্চতা) সহ পণ্যগুলির জন্য উপযুক্ত নমনীয় বিতরণ; সোল্ডার ভলিউমের সুনির্দিষ্ট নিয়ন্ত্রণ
| মৌলিক পরামিতি | MYJ10X ইন-লাইন সোল্ডার পেস্ট জেটিং প্ল্যাটফর্ম |
| মাত্রা | 770 x 1200 x 1400 মিমি (W x D x H) |
| মেশিনের ওজন | 650 কেজি (স্ট্যান্ডার্ড কনফিগারেশন) |
| বিতরণ এলাকা | W x D = 350 মিমি x 475 মিমি (স্ট্যান্ডার্ড কনফিগারেশন) |
| সর্বোচ্চ PCB সাইজ (সিঙ্গল-লেন মোড) | W x D = 350 mm x 475 mm |
| সর্বোচ্চ PCB সাইজ (ডুয়াল-লেন মোড) | W x D = 350 মিমি x 210 মিমি (দ্বৈত-ট্র্যাক যুগপৎ) |
| পরিবাহক | উচ্চতা 890-965 মিমি; স্ট্যান্ডার্ড SMEMA যোগাযোগ; ডুয়াল-ট্র্যাক বিকল্প উপলব্ধ |
| পরিবাহক লোড ক্ষমতা (সহ ফিক্সচার) | 3 কেজি (ভারী লোডের জন্য কাস্টমাইজেশন প্রয়োজন) |
| পরিবাহক প্রস্থ সমন্বয় পরিসীমা | একক-ট্র্যাক: 50-475 মিমি; ডুয়াল-ট্র্যাক একযোগে: 50-210 মিমি |
| পিসিবি বেধ | 0.5 মিমি < টি < 6 মিমি; অন্যান্য বেধের জন্য কাস্টমাইজেশন প্রয়োজন |
| অবস্থান নির্ভুলতা | ±30μm @ 3σ (X, Y) |
| পুনরাবৃত্তিযোগ্যতা | ±15μm @ 3σ (X, Y) |
| সর্বোচ্চ গতি | 1000 মিমি/সেকেন্ড (X, Y) |
| সর্বোচ্চ ত্বরণ | 1g (X, Y) |
|
|
|
| মৌলিক পরামিতি | সোল্ডার পেস্ট জেটিং ভালভ |
| ভালভ কনফিগারেশন AP (ছোট) | 215-260μm; 2.1-3.2nl; 200Hz |
| ভালভ কনফিগারেশন এজি (মাঝারি) | 330-520μm; 5-20nl; 160–300Hz |
| উপাদান ফিড বায়ু চাপ | 15.9 Psi |
| জেটিং উচ্চতা | 0.6±0.1 মিমি |
| সার্টিফিকেশন প্রকার | সিই |
